Diseño de Sistema de Moflería para Generador Eléctrico de 1,000 kW

En esta ocasión, compartimos el diseño y acondicionamiento del sistema de moflería para un generador eléctrico de 1000 kW, implementado en un cuarto de generación existente. Este proyecto busca cumplir con las normativas ambientales, optimizar el rendimiento del sistema y garantizar la seguridad operativa.

Características del Sistema

1. Configuración del Sistema de Moflería:

• Se utilizarán dos sistemas de moflería independientes, cada uno conectado a un generador.

• La tubería flexible inicial de 6 pulgadas se amplía gradualmente a 8 y luego a 10 pulgadas mediante tubería rígida, permitiendo la descompresión eficiente de los gases.

• Cada sistema incluye un silenciador y conexiones mediante bridas para asegurar un ensamblaje robusto y hermético.

•





2. Estructura Exterior:

   • Los sistemas de moflería están soportados por una estructura de angulares anclada a una plataforma de toma de muestras.

   • Esta estructura tiene una altura de 1 metro y cuenta con una plataforma equipada con una polea que facilita la subida de equipos mediante sogas.





3. Altura y Extensión del Sistema:

   • La moflería se extiende hasta los 15 metros de altura, siguiendo las especificaciones del Ministerio de Medio Ambiente.

   • El diseño cumple con una altura técnica recomendada de 10.32 metros, ajustada a los requerimientos mínimos regulatorios de 15 metros.





4. Toma de Muestras:

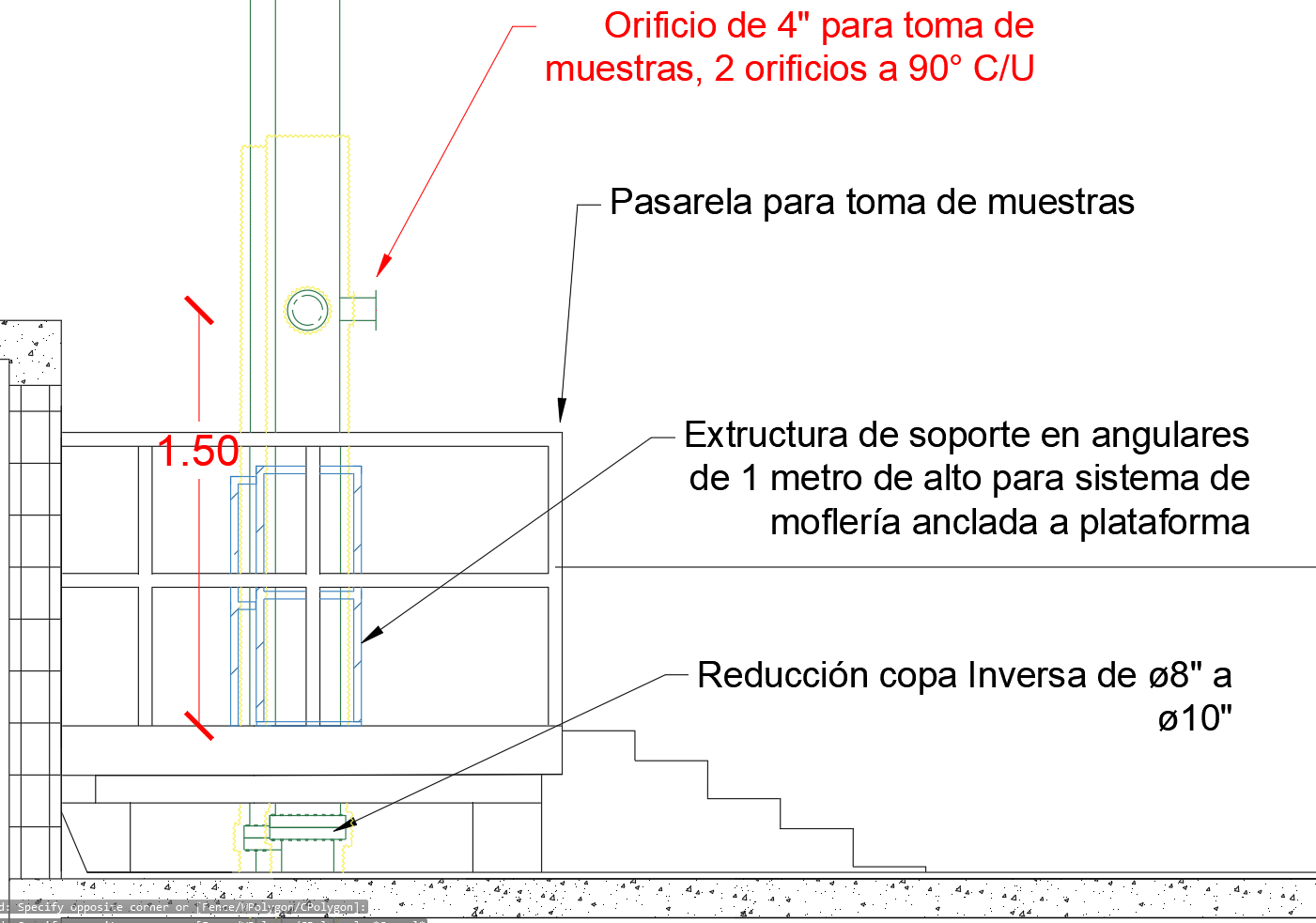

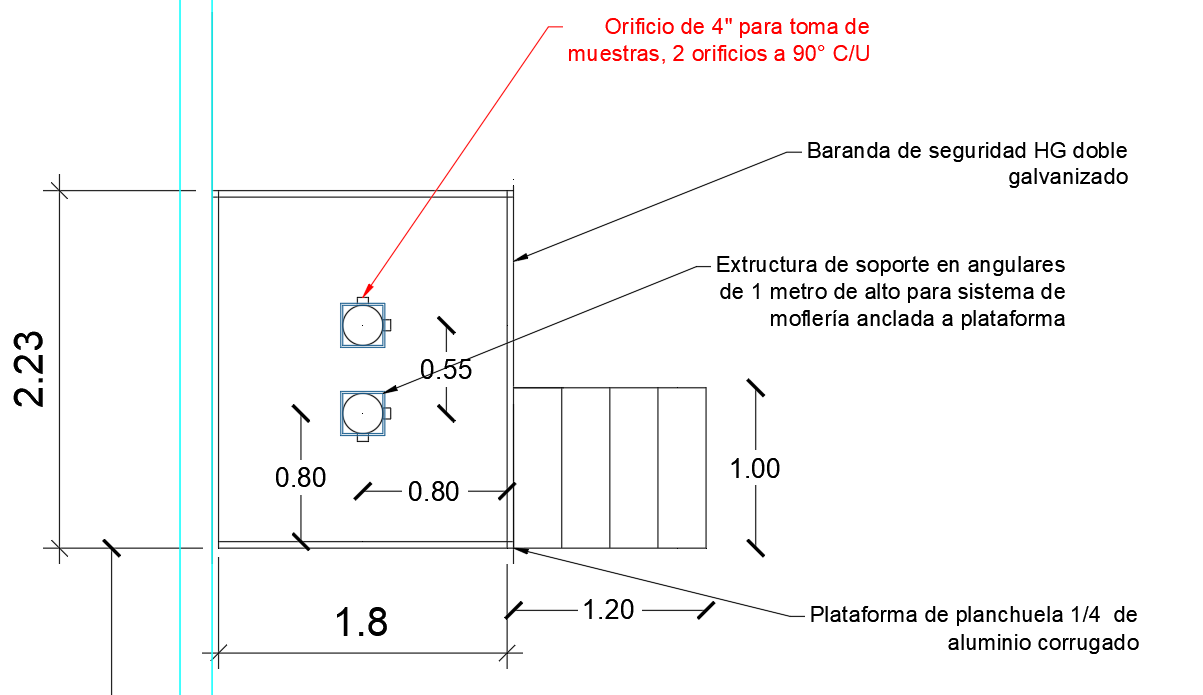

   • La plataforma incluye dos orificios de 4 pulgadas dispuestos a 90 grados uno del otro para cada moflería.

   • La altura de toma de muestra es de 1.50 metros sobre el nivel de piso de la plataforma.

   • Las mediciones se realizan a una distancia mínima de ocho veces el diámetro interior desde cualquier perturbación de flujo gaseoso.

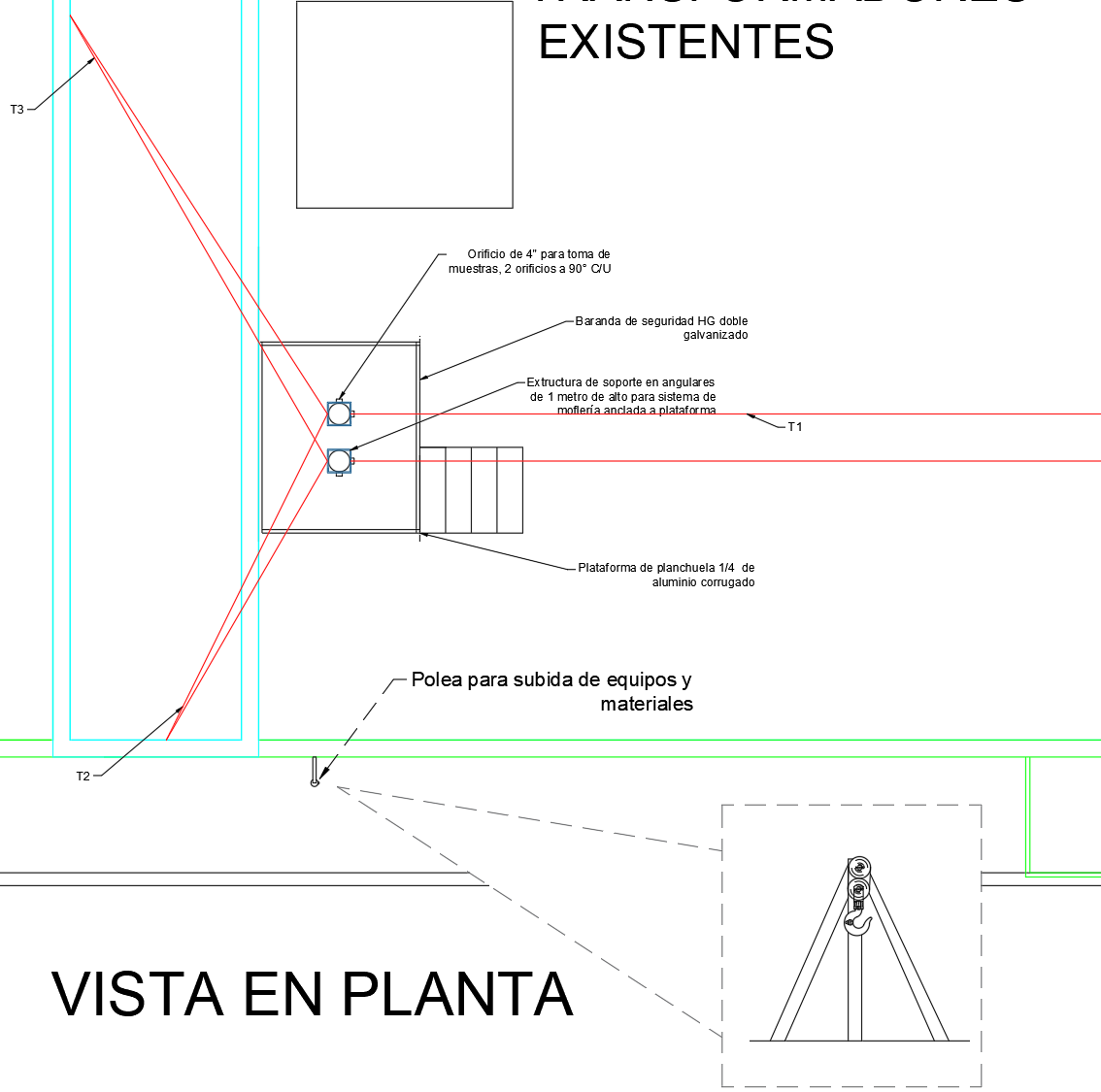

     Vista en planta

Especificaciones Técnicas y Normativas

El diseño se realizó bajo los lineamientos del Reglamento Técnico Ambiental Para el Control de las Emisiones de Contaminantes Atmosféricos Provenientes de Fuentes Fijas, suministrado por el Ministerio de Medio Ambiente y Recursos Naturales. Estas son las principales consideraciones:

• Peso y Carga:

  • Cada muffler tiene un peso aproximado de 1,500 libras, lo que da un total de 6,000 libras.

  • Con la adición de la pasarela y los soportes, el peso total asciende a 10,000 libras.

• Capacidad de Carga:

  • Cada viento (T1, T2 y T3) requiere una capacidad de carga de 8,776.87 N.





  • Se utilizarán anclajes Hilti M12 o M16, capaces de soportar un rango de 12,500 N cada uno.

  • Los vientos se colocan a 120 grados respectivamente, garantizando una distribución equitativa de fuerzas.

  • Instalación adicional de una polea para la subida de materiales y equipos.





Beneficios del Diseño

1. Cumplimiento Normativo:

   • La altura, las tomas de muestra y las especificaciones técnicas cumplen a cabalidad con las regulaciones del Ministerio de Medio Ambiente.

2. Seguridad y Estabilidad:

   • La estructura externa y los anclajes aseguran la estabilidad del sistema frente a las cargas y condiciones ambientales.

3. Eficiencia Operativa:

   • El diseño modular y los materiales seleccionados optimizan la descompresión y reducen las emisiones sonoras.

Este proyecto es un ejemplo de cómo adaptar un espacio existente a las necesidades actuales, cumpliendo con los más altos estándares técnicos y ambientales. Gracias por tu tiempo. 😄
